Производство щеточных панелей

Основное назначение щеточных панелей это поддержка различных деталей, листовых материалов, перемещение без нанесения повреждений.

Обычно геометрически щеточные панели представляют собой прямоугольник или многоугольник с набитыми в него в определенном порядке  пучками ворсом.
Мы имеем возможность произвести цельную панель размерами 1500х3000 мм (стандартный размер листов различных полимерных материалов).

В своей классификации плоские щетки мы называем щеточными панелями когда наименьшая сторона плоской щетки больше или равна 100 мм.

Эскиз простой щеточной панели повторяет эскиз плоской щетки

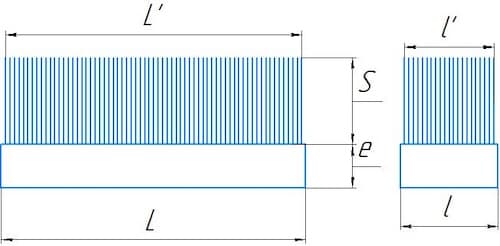

 где, L-общая длина щетки; L'-рабочая длина; l-ширина корпуса; l'-рабочая ширин корпуса щетки; e-высота/толщина корпуса плоской щетки; S-высота ворса.

Пример эскиза шага набивки плоской щетки

где, T-диаметр отверстия пучка ворса; Y-шаг между рядами ворса по ширине; X-шаг между рядами ворса по длине.

Щеточные столы (комплекты панелей) для координатно-пробивных прессов и комбинированных лазерных центров

Производим как одну или несколько панелей для замены на щеточном столе, так и полный комплект панелей. Производство осуществляется по согласованным с вами чертежам. Вам необходимо снять размеры или прислать готовый чертеж, если он был предоставлен поставщиком оборудования. Мы помогаем отрисовать геометрию панели, определить какой был материал корпуса, ворса у оригинальных панелей. Данные щеточные панели имеют сложную геометрию, различные крпежные и установочные отверстия, а наиболее расходуемые панели требуют двухсторонней фрезерной обработки.

Каждый производитель координатно-пробивных центров имеет свою конфигурацию щеточного стола и более того каждый выпущенный станок имеет свои особенности, в том числе технические параметры щеточных панелей могут отличаться у станков одной серии, но поставленных разным клиентам.

Мы имеем большой опыт производства щеточных панелей для любых координатно-пробивных центров по вашим чертежам.

Для получения максимально похожей щеточной панели для вашего координатно-пробивного пресса, даже если вы производите замену одной или двух щеточных панелей, просим направлять общий эскизный рисунок всего щеточного стола. А в случае, если вы хотите модернизировать щеточное поле путем увеличения или уменьшения, такой эскиз просто необходим.

Ниже пример эскиза щеточного стола, с нумерацией каждой щеточной панели для координатно-пробивного пресса одного широко известного производителя.

Чем более полный чертеж щеточной панели вы направите, тем больше работы мы выполним за вас. И в дальнейшем вам не придется на месте подгонять монтажные отверстия.

Обработка корпуса щеточной панели выполняется на станках с ЧПУ. Если у вас есть возможность прислать файл чертежа в формате CAD программ, тем больше ошибок исключается в процессе написания управляющей программы.

Пример чертежа щеточной панели который был предоставлен нашим заказчиком в том числе в step и dxf формате

В карточках приведены примеры наших возможностей по изготовлению щеточных панелей, отдельных элементов щеточных столов.

Направляйте вашу заявку на изготовление щеточной панели любым удобным способом.
